Comment trouver l’origine d’une fuite de courant qui vide votre batterie chaque nuit ?

Le scénario est exaspérant et familier pour de nombreux automobilistes. Le matin, au moment de partir, le contacteur tourne dans le vide. Un silence, puis un simple « clic ». La batterie, encore une fois, est à plat. Pour un propriétaire de voiture moderne, dont l’habitacle regorge d’électronique, le mystère est total. La veille, tout fonctionnait. La nuit, un consommateur fantôme a littéralement siphonné l’énergie de la batterie, la laissant incapable d’assurer sa fonction première : lancer le démarreur.

L’instinct premier pousse souvent à accuser la batterie elle-même, ou l’alternateur. Si ces pistes sont légitimes, elles occultent la cause la plus sournoise et la plus frustrante : la fuite de courant, aussi appelée consommation parasite. Face à ce problème, le conseil le plus répandu consiste à retirer les fusibles un par un jusqu’à ce que la fuite disparaisse. C’est une méthode empirique, longue, et surtout risquée sur des véhicules où chaque déconnexion peut réinitialiser des calculateurs sensibles.

Mais si la véritable clé n’était pas cette chasse au trésor à l’aveugle, mais plutôt une enquête méthodique ? La démarche d’un professionnel ne consiste pas à démonter, mais à mesurer et à déduire. Il s’agit de comprendre le langage du circuit électrique pour l’amener à révéler lui-même son point de défaillance. C’est une approche logique, précise et bien plus efficace, qui transforme une source de frustration en un diagnostic maîtrisé.

Cet article vous guidera à travers cette méthode de diagnostic rigoureuse. Nous verrons comment utiliser les bons outils pour identifier un circuit fautif sans rien débrancher, comment interpréter les pannes les plus courantes et comment prévenir les risques les plus graves. En suivant ces étapes, vous apprendrez à penser comme un électricien pour résoudre ce problème définitiveement.

Multimètre ou lampe témoin : comment repérer un fusible grillé sans le sortir ?

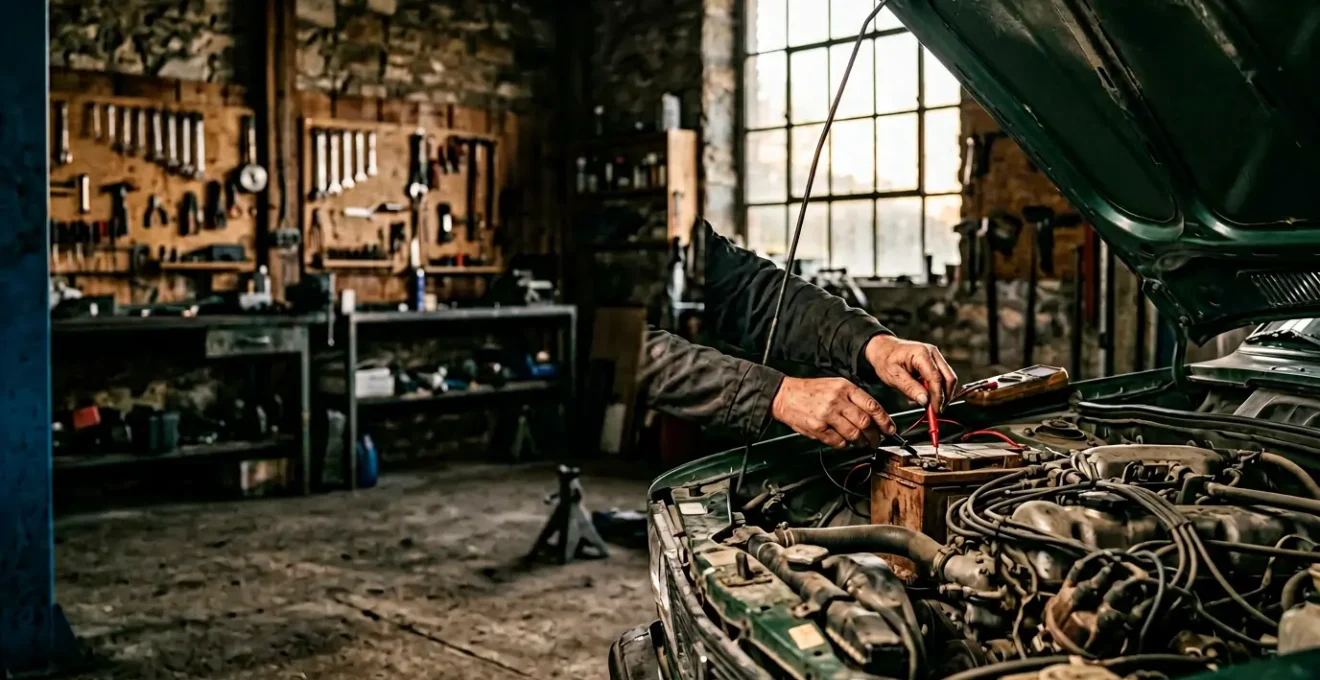

Avant même de chercher un fusible défaillant, la première étape d’un diagnostic logique est de confirmer la présence d’une fuite et de la quantifier. Pour cela, le multimètre en mode ampèremètre est indispensable. La procédure consiste à débrancher la cosse négative de la batterie, à insérer le multimètre en série et à mesurer le courant de repos une fois le véhicule complètement endormi (attendre 15 à 30 minutes après avoir tout éteint). Selon les normes actuelles, une consommation normale au repos ne doit pas dépasser 50 mA. Une valeur supérieure confirme une fuite anormale.

Une fois la fuite avérée, la méthode traditionnelle consistant à retirer les fusibles un par un est à proscrire. Elle est fastidieuse et peut réveiller des calculateurs, faussant les mesures. La technique professionnelle est le test de chute de tension aux bornes de chaque fusible, sans les retirer. Le principe est simple : un fusible traversé par un courant, même faible, présente une infime résistance qui crée une très légère différence de potentiel (tension) entre ses deux bornes. Un fusible sur un circuit inactif n’aura aucune chute de tension. C’est cette micro-tension, mesurée en millivolts (mV), qui trahit le circuit coupable.

Cette méthode est infiniment plus rapide et plus sûre. En testant tous les fusibles de la boîte en quelques minutes, vous identifierez le circuit qui consomme du courant et pourrez alors concentrer vos recherches sur les composants de ce circuit spécifique (un moteur de siège, un ampli audio, un boîtier GPS, etc.).

Pourquoi vos vitres électriques et votre verrouillage tombent-ils en panne en même temps ?

Lorsque plusieurs fonctions de confort, à première vue sans rapport, tombent en panne simultanément, le problème ne vient généralement pas des composants individuels (moteurs de lève-vitre, serrures), mais de leur chef d’orchestre commun. Sur les véhicules PSA (Peugeot, Citroën) et de nombreuses autres marques, ce cerveau s’appelle le BSI (Boîtier de Servitude Intelligent) ou UCH (Unité de Contrôle Habitacle) chez Renault. C’est un calculateur central qui gère une myriade de fonctions : éclairage intérieur, essuie-glaces, condamnation centralisée, vitres électriques, et bien plus.

Un BSI défaillant est une cause classique de fuite de courant complexe. Il peut refuser de se mettre en veille, maintenant certains circuits sous tension en permanence. Un exemple typique est celui d’un autoradio qui, même éteint, continue de communiquer avec le BSI, provoquant une consommation suffisante pour vider la batterie en 48 heures. Ce type de panne a notamment été documenté sur des modèles comme le Peugeot Partner, où le simple fait de débrancher l’autoradio ne résolvait pas le problème de fond lié au boîtier lui-même.

La cause la plus fréquente de défaillance du BSI est l’infiltration d’eau. Souvent placé sous le tableau de bord, près du pare-brise, il est vulnérable aux joints vieillissants ou aux évacuations d’eau bouchées. L’humidité s’infiltre, corrode les pistes du circuit imprimé et crée des micro-courts-circuits qui perturbent son fonctionnement et génèrent des consommations parasites.

contrast > color accuracy. »/>

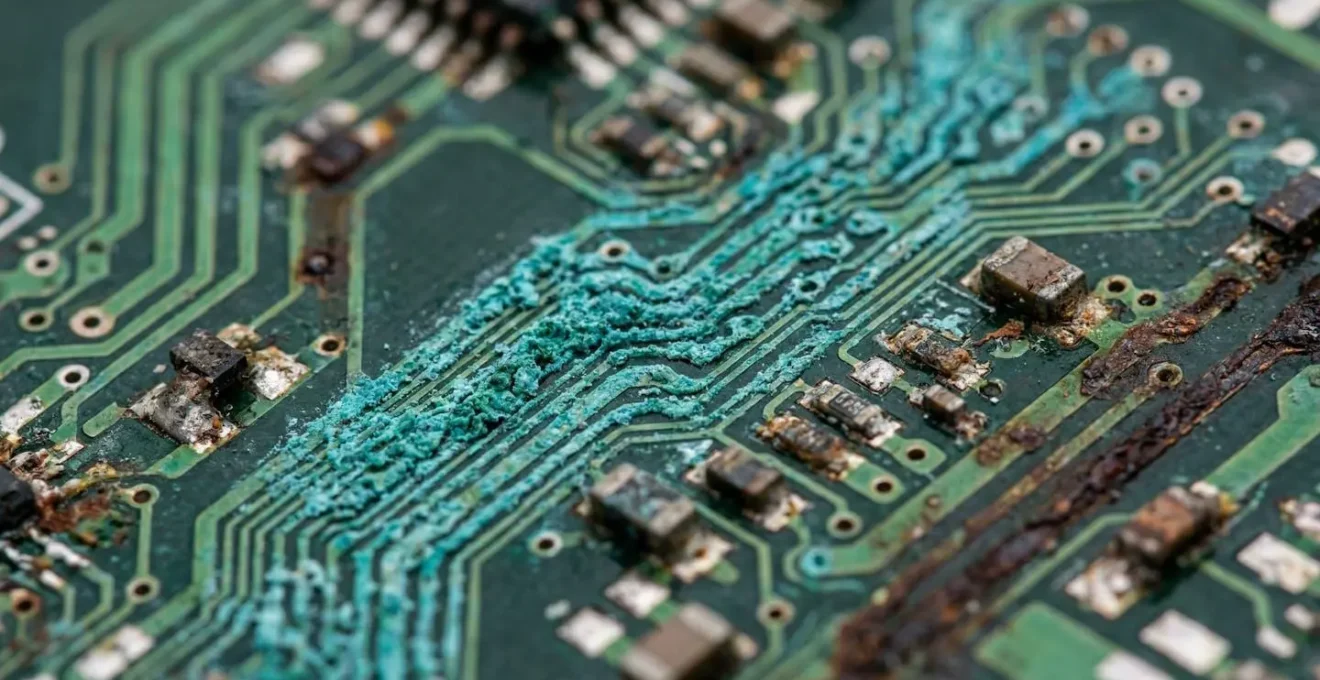

Visuellement, un BSI ayant subi une infiltration d’eau présente des traces verdâtres ou blanchâtres d’oxydation sur ses connecteurs et sa carte électronique. Un tel symptôme est un indice quasi certain que le boîtier est la source de la fuite de courant et de pannes multiples. Le diagnostic se confirme en isolant le BSI et en constatant la disparition de la fuite.

Sapin de Noël sur les feux arrière : comment refaire une bonne masse sur vos platines ?

Un symptôme électrique des plus déroutants est le fameux « sapin de Noël » sur les feux arrière : vous mettez le clignotant, et le feu de stop s’allume faiblement en même temps, ou le feu de recul fait clignoter l’antibrouillard. Ce chaos lumineux n’est pas dû à un court-circuit complexe, mais presque toujours à une cause unique et simple : un mauvais contact de masse. La platine qui supporte les ampoules de votre bloc optique arrière est censée être reliée au châssis du véhicule (la masse, ou le pôle négatif) par un fil. Avec le temps, l’humidité et l’oxydation, ce contact devient défectueux.

Le courant, ne pouvant plus retourner facilement à la batterie par son chemin normal, cherche une voie alternative. Il le fait en « remontant » par le filament d’une autre ampoule du même bloc optique, créant ces allumages erratiques. En plus de ce spectacle lumineux, une mauvaise masse peut aussi être une source sournoise de fuite de courant. En France, un défaut d’éclairage arrière entraîne systématiquement une contre-visite au contrôle technique sous la défaillance majeure 4.3.2.b, rendant sa résolution impérative.

La solution la plus fiable et durable n’est pas de simplement nettoyer le connecteur d’origine, souvent sous-dimensionné, mais d’installer une masse additionnelle. Cela consiste à créer un nouveau chemin direct et robuste entre la platine du feu et un point sain du châssis. Il suffit de localiser un point de masse fiable (une vis de carrosserie non peinte), d’y visser une extrémité d’une tresse de masse de bonne section (16mm² est idéal), et de visser l’autre extrémité directement sur la partie métallique de la platine du feu. Un léger ponçage des points de contact avant le vissage garantit une connexion parfaite. Cette opération simple et peu coûteuse résout définitivement 99% des problèmes de « sapin de Noël ».

L’erreur de remplacer un fusible de 10A par un 20A qui risque de mettre le feu au faisceau

Face à un fusible qui grille de manière répétée, la tentation est grande de céder à une « solution » de facilité : le remplacer par un fusible d’un ampérage supérieur. « Si le 10A saute, un 20A tiendra bien », pense-t-on. C’est sans doute l’erreur la plus dangereuse que l’on puisse commettre sur un circuit électrique automobile. Le rôle d’un fusible n’est pas de « tenir », mais de « protéger ». C’est un maillon faible volontaire, conçu pour fondre et couper le circuit si l’intensité du courant dépasse un seuil de sécurité, protégeant ainsi des composants bien plus coûteux et, surtout, le faisceau électrique.

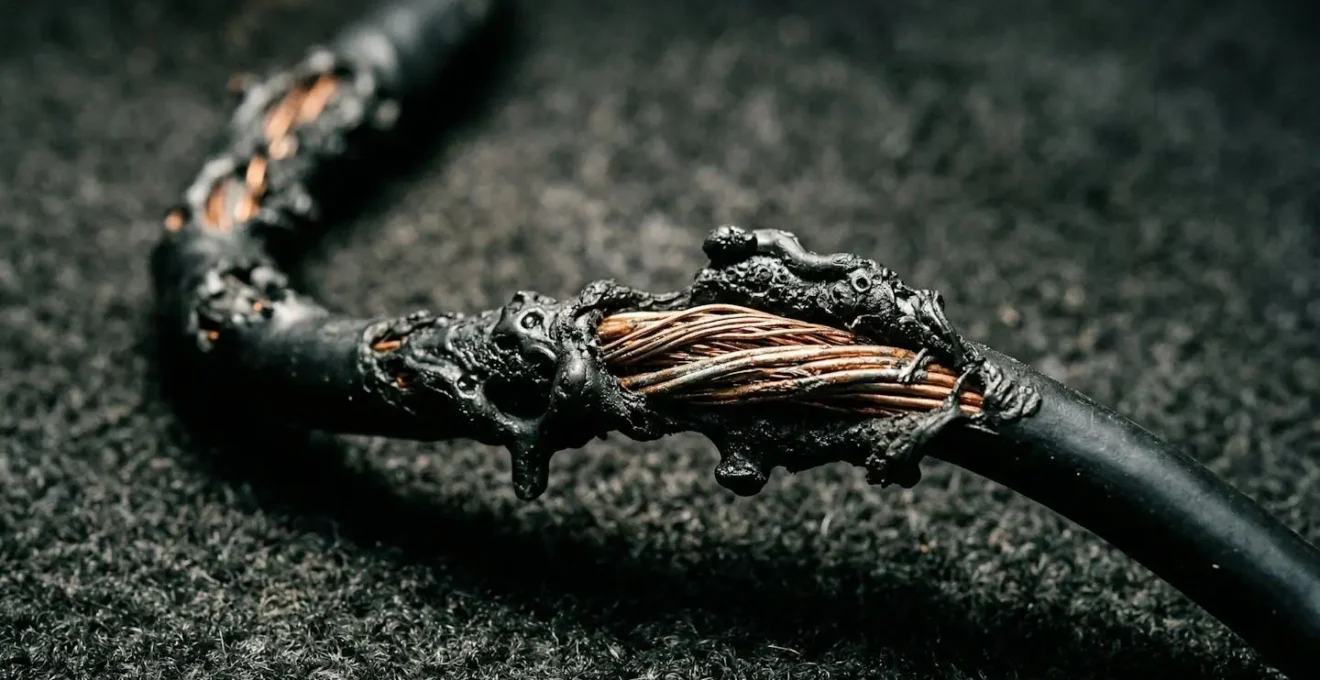

Chaque fil du faisceau a une section (diamètre) calculée pour supporter une intensité maximale. Un fil fin prévu pour un circuit de 8A ne supportera pas les 20A que vous autorisez en installant le mauvais fusible. En cas de court-circuit, au lieu que le fusible fonde, c’est le fil lui-même qui va jouer ce rôle : il va surchauffer, son isolant en plastique va fondre, et les brins de cuivre mis à nu peuvent entrer en contact avec d’autres fils ou des parties métalliques, provoquant un incendie. Le fusible est là pour empêcher ce scénario.

Le tableau suivant illustre parfaitement le danger. Un fil de 0.75mm², courant sur les circuits d’éclairage ou de signalisation, est protégé par un fusible de 7.5A ou 10A. Si vous le remplacez par un 20A, vous autorisez une surcharge de plus de 250% qui fera fondre l’isolant quasi instantanément en cas de défaut.

Comme le montre une analyse comparative récente, l’adéquation entre le fil et sa protection est non négociable.

drama > color accuracy. »/>

Un fusible qui saute est un symptôme, pas la maladie. Il signale une surconsommation ou un court-circuit sur la ligne. La seule bonne démarche est d’en trouver la cause (un fil dénudé, un moteur grippé, etc.), pas de neutraliser la protection.

Quand installer un coupleur-séparateur pour vos accessoires 12V en van aménagé ?

L’aménagement d’un fourgon en van ou camping-car implique l’ajout de nombreux consommateurs électriques : réfrigérateur, éclairage, pompe à eau, prises USB… Pour alimenter cette « cellule » sans risquer de vider la batterie de démarrage du véhicule, l’installation d’une batterie auxiliaire est indispensable. Mais pour que cette dernière se recharge en roulant, un dispositif de couplage intelligent est nécessaire : le coupleur-séparateur.

Son rôle est double : coupler les deux batteries (démarrage et auxiliaire) lorsque le moteur tourne et que l’alternateur charge, et les séparer automatiquement dès que le moteur est coupé. Cela garantit que les accessoires de la cellule ne pourront jamais puiser dans la batterie de démarrage, assurant ainsi de pouvoir toujours repartir. Cependant, le choix du coupleur-séparateur n’est pas anodin, surtout sur les véhicules récents (norme Euro 5/6 et plus).

Ces derniers sont équipés d’alternateurs dits « intelligents » ou pilotés, qui ne fournissent pas une tension de charge constante mais l’adaptent en fonction de l’état de charge de la batterie et des phases de conduite (accélération, décélération). Un simple relais VSR (Voltage Sensitive Relay), qui se contente de réagir à un seuil de tension, peut être leurré par ces variations et ne pas fonctionner correctement. Pour ces véhicules, un booster DC/DC est obligatoire. C’est un chargeur intelligent qui va puiser l’énergie de l’alternateur et fournir un cycle de charge parfait à la batterie auxiliaire, quelle que soit la tension de l’alternateur piloté.

En France, l’enjeu est aussi réglementaire. Pour obtenir l’homologation VASP (Véhicule Automoteur Spécialisé), l’installation d’un coupleur-séparateur conforme est une exigence de la DREAL pour garantir l’intégrité du circuit du porteur. Sur les Fiat Ducato et Citroën Jumper, qui dominent le marché, le choix du bon dispositif est donc crucial.

Comment vérifier si votre alternateur charge bien avec un simple voltmètre ?

Avant de se lancer dans une recherche de fuite complexe, il est primordial d’écarter le suspect le plus évident : un système de charge défaillant. Si l’alternateur ne recharge pas correctement la batterie en roulant, celle-ci finira inévitablement par se vider, même sans aucune fuite de courant. Heureusement, le diagnostic de base de l’alternateur est l’une des opérations les plus simples à réaliser avec un multimètre réglé en mode voltmètre DC (V).

La procédure se déroule en plusieurs étapes logiques qui permettent de contrôler la tension de la batterie dans différentes conditions. Chaque valeur obtenue vous donnera une indication précise sur l’état de santé de votre circuit de charge. Il n’est pas nécessaire d’être un expert pour réaliser ce test qui ne prend que cinq minutes et peut vous éviter des heures de recherche infructueuse.

Voici les étapes à suivre dans l’ordre pour un diagnostic fiable :

1. Test à l’arrêt : Moteur éteint depuis plusieurs heures, mesurez la tension directement aux bornes de la batterie. Une batterie en pleine santé doit afficher une tension comprise entre 12.4V et 12.8V. Une valeur inférieure à 12V indique une batterie déchargée ou en fin de vie.
2. Test au démarrage : Démarrez le moteur et mesurez à nouveau la tension aux bornes. Au ralenti, la tension doit impérativement monter et se stabiliser entre 13.4V et 14.7V. C’est la preuve que l’alternateur produit du courant pour recharger la batterie et alimenter le véhicule. Si la tension reste à 12V ou moins, l’alternateur est très probablement défaillant.
3. Test en charge : Toujours au ralenti, allumez un maximum de gros consommateurs électriques : phares, ventilation à fond, dégivrage arrière, etc. La tension va légèrement chuter, mais elle doit impérativement se maintenir au-dessus de 13.2V. Si elle s’effondre sous les 13V, l’alternateur est « fatigué » et n’arrive plus à fournir assez de courant pour tout alimenter.

Si ces trois tests sont concluants, vous pouvez être quasi certain que votre alternateur remplit son rôle. La cause de votre batterie vide est donc bien une fuite de courant à l’arrêt.

Quand débrancher la batterie suffit-il à éteindre un voyant électronique capricieux ?

La fameuse méthode du « reset batterie » — débrancher la cosse négative pendant quelques minutes pour effacer un voyant moteur ou un défaut électronique — est une pratique répandue. Elle peut s’avérer efficace, mais il est crucial de comprendre quand et pourquoi elle fonctionne, et surtout, quelles sont ses limites. Cette action force une réinitialisation de l’alimentation des calculateurs, ce qui peut effacer leur mémoire volatile où sont stockés les défauts dits « fugitifs ».

Un défaut fugitif est une erreur ponctuelle, non critique, qui n’a pas été détectée à nouveau sur plusieurs cycles de conduite. Il peut s’agir d’une surtension passagère ou d’une information de capteur momentanément incohérente. Dans ce cas, débrancher la batterie peut effectivement éteindre le voyant, car le défaut n’est plus présent pour être redétecté au redémarrage. Cependant, si le problème de fond est un défaut « permanent » — un capteur réellement hors service, un fil coupé, un court-circuit — le voyant se rallumera immédiatement ou après quelques kilomètres, car le calculateur détectera à nouveau l’anomalie.

De plus, cette méthode est de moins en moins recommandée sur les voitures modernes. Elle peut entraîner la perte des réglages de base de certains calculateurs (BSI, UCH), nécessitant une reprogrammation (réapprentissage des butées de vitres, perte des stations radio, réinitialisation de l’horloge…). Une alternative bien plus propre et professionnelle existe : l’utilisation d’un simple lecteur OBD2. Un petit boîtier de type ELM327, connecté à un smartphone, permet pour une vingtaine d’euros de lire le code défaut précis, de comprendre l’origine de la panne, et de l’effacer de manière ciblée si on le souhaite. C’est la différence entre utiliser un marteau pour éteindre une alarme et utiliser la clé adéquate.

Comment prévenir le risque d’incendie électrique sur une voiture de plus de 15 ans ?

Posséder une voiture ancienne ou une « youngtimer » est un plaisir, mais cela implique une vigilance accrue sur l’état du faisceau électrique. Avec le temps, les matériaux vieillissent. L’isolant en plastique des fils, exposé aux cycles de chaud et de froid du compartiment moteur, devient sec, cassant et poreux. La durée de vie moyenne d’un faisceau automobile est estimée entre 15 et 20 ans ; après cette période, le risque qu’un isolant se fissure et qu’un fil entre en contact avec le châssis (provoquant un court-circuit) augmente de façon exponentielle.

La prévention est donc essentielle. La première étape est une inspection visuelle régulière du faisceau, en particulier dans le compartiment moteur. Il faut rechercher les zones où les fils sont pliés, tendus ou frottent contre une pièce métallique. Tout fil dont l’isolant est craquelé, durci ou dénudé doit être réparé ou remplacé. L’utilisation de gaine thermorétractable et de ruban adhésif isolant de qualité est indispensable pour protéger les réparations.

Pour les collectionneurs qui n’utilisent leur véhicule que de façon occasionnelle, l’installation d’un coupe-circuit manuel sur la borne négative de la batterie est une mesure de sécurité et de prévention extrêmement efficace. Cette modification, très prisée des propriétaires de classiques comme la Peugeot 205 GTI, offre une triple protection. Elle agit comme un antivol mécanique simple, elle prévient la décharge lente de la batterie pendant les longues périodes de remisage, et surtout, elle garantit une sécurité absolue contre les courts-circuits et le risque d’incendie lorsque le véhicule est à l’arrêt. En un tour de molette, le circuit électrique est complètement isolé, offrant une tranquillité d’esprit inégalée.

Un diagnostic électrique précis n’est pas une question de chance, mais de méthode. En appliquant ces principes de déduction et de mesure, vous pouvez transformer un problème frustrant en un exercice de logique maîtrisé. Munissez-vous d’un multimètre de qualité et reprenez le contrôle de votre véhicule.
