Le système de freinage est un élément crucial pour la sécurité de votre véhicule. Au cœur de ce système, le disque de frein avant joue un rôle primordial dans l’efficacité du freinage. Une inspection régulière et minutieuse de cet élément est essentielle pour garantir des performances optimales et une sécurité maximale sur la route. Comprendre les signes d’usure, maîtriser les techniques d’inspection et connaître les seuils critiques vous permettra de maintenir votre système de freinage en parfait état de fonctionnement.

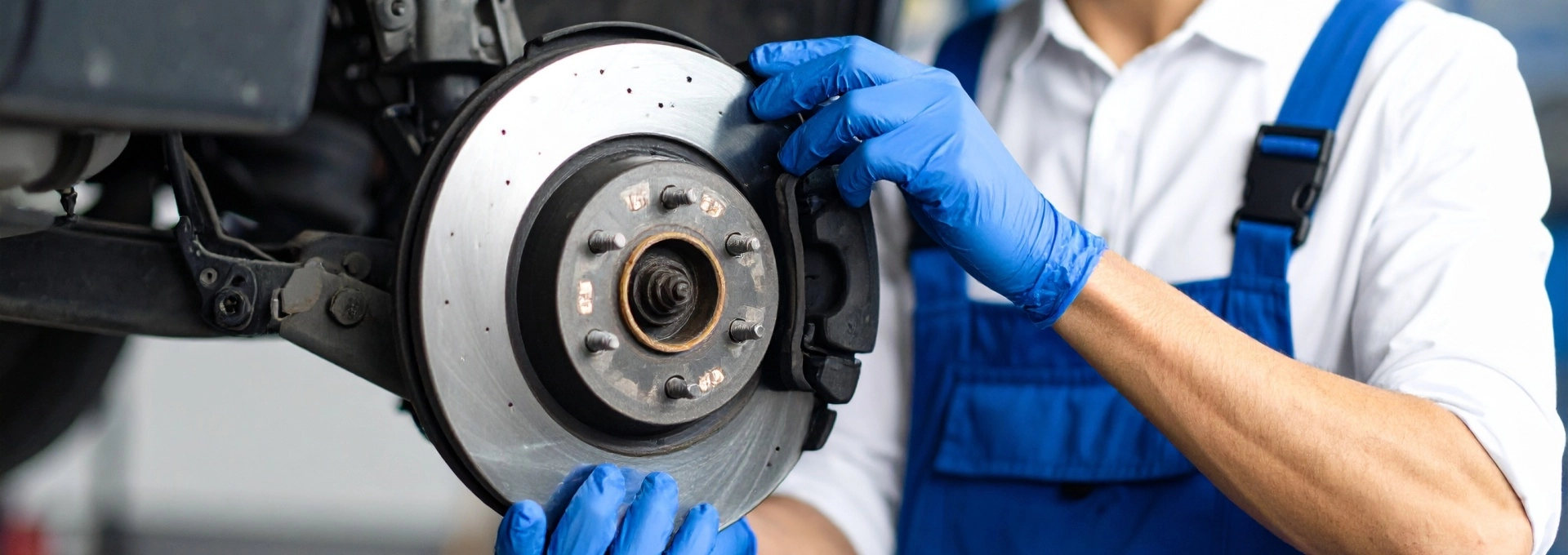

Anatomie et fonction du disque de frein avant
Le disque de frein avant est un composant essentiel du système de freinage de votre véhicule. Il s’agit d’une pièce métallique circulaire, généralement en fonte ou en acier, fixée à la roue et qui tourne avec elle. Sa fonction principale est de ralentir ou d’arrêter le véhicule en créant une friction avec les plaquettes de frein.
Le disque de frein est composé de deux parties principales : la piste de freinage et le bol. La piste de freinage est la surface plane et lisse sur laquelle les plaquettes de frein viennent exercer une pression pour créer la friction nécessaire au freinage. Le bol, quant à lui, est la partie centrale du disque qui permet de le fixer au moyeu de la roue.
Il existe deux types principaux de disques de frein : les disques pleins et les disques ventilés. Les disques pleins sont plus simples et moins coûteux, mais ils ont tendance à chauffer plus rapidement. Les disques ventilés, eux, sont dotés de canaux internes qui permettent une meilleure dissipation de la chaleur, ce qui les rend plus efficaces pour un freinage intensif ou prolongé.
Un disque de frein en bon état est la garantie d’un freinage efficace et sécurisé, même dans les conditions les plus exigeantes.
Le fonctionnement du disque de frein repose sur le principe de la conversion de l’énergie cinétique en énergie thermique. Lorsque vous appuyez sur la pédale de frein, les plaquettes de frein sont pressées contre le disque, créant une friction qui ralentit la rotation de la roue. Cette friction génère une quantité importante de chaleur, que le disque doit être capable de dissiper rapidement pour maintenir son efficacité.
Signes d’usure et dommages du disque de frein
Reconnaître les signes d’usure et de dommages sur votre disque de frein est crucial pour maintenir la sécurité de votre véhicule. Plusieurs indicateurs peuvent vous alerter sur l’état de vos disques de frein, nécessitant une inspection plus approfondie ou un remplacement immédiat.
Rainures et sillons sur la surface du disque
L’un des premiers signes d’usure à surveiller est l’apparition de rainures ou de sillons sur la surface du disque. Ces marques peuvent être légères au début, mais s’aggravent avec le temps. Elles sont généralement causées par des particules abrasives coincées entre les plaquettes et le disque, ou par des plaquettes de frein excessivement usées qui exposent leur support métallique.
Des rainures profondes peuvent compromettre l’efficacité du freinage et accélérer l’usure des plaquettes. Si vous remarquez des sillons importants sur vos disques, il est impératif de les faire inspecter par un professionnel.
Déformation et voilage du disque
Le voilage du disque est un problème courant qui se manifeste par des vibrations dans le volant ou la pédale de frein lors du freinage. Cette déformation peut être due à une surchauffe excessive du disque, souvent causée par un freinage intensif ou prolongé, ou par un serrage inégal des écrous de roue.
Un disque voilé ne peut plus assurer un contact uniforme avec les plaquettes de frein, ce qui réduit considérablement l’efficacité du freinage et accélère l’usure des composants. Dans la plupart des cas, un disque voilé devra être remplacé plutôt que rectifié.
Fissures et craquelures visibles
Les fissures et craquelures sur un disque de frein sont des signes alarmants qui ne doivent jamais être ignorés. Elles peuvent apparaître suite à des chocs thermiques répétés, notamment lors d’alternances rapides entre freinage intensif et refroidissement brutal.
Même de petites fissures peuvent rapidement s’aggraver et conduire à une rupture catastrophique du disque. Si vous observez des fissures, même minimes, sur vos disques de frein, le remplacement immédiat est indispensable pour votre sécurité.
Contamination par des débris ou de la rouille
La contamination de la surface du disque par des débris, de l’huile ou de la graisse peut sérieusement compromettre les performances de freinage. Ces contaminants réduisent la friction entre le disque et les plaquettes, augmentant ainsi la distance de freinage.
La rouille superficielle est courante, surtout si le véhicule n’a pas été utilisé pendant un certain temps. Elle disparaît généralement après quelques freinages. Cependant, une rouille importante ou persistante peut indiquer un problème plus sérieux nécessitant une attention particulière.
La vigilance constante envers l’état de vos disques de frein est la clé d’un freinage sûr et efficace dans toutes les situations.
Techniques d’inspection visuelle du disque
L’inspection visuelle régulière de vos disques de frein est une pratique essentielle pour détecter précocement les signes d’usure ou de dommages. Cette vigilance vous permettra d’anticiper les problèmes potentiels et de maintenir votre système de freinage en parfait état de fonctionnement.
Utilisation d’une lampe LED pour l’examen détaillé
Une lampe LED puissante est un outil indispensable pour une inspection visuelle approfondie de vos disques de frein. Elle vous permettra de détecter des imperfections subtiles qui pourraient échapper à l’œil nu. Voici comment procéder :
- Stationnez votre véhicule sur une surface plane et sécurisée.
- Retirez la roue pour avoir un accès complet au disque de frein.
- Utilisez la lampe LED pour éclairer la surface du disque sous différents angles.
- Recherchez attentivement toute irrégularité : rainures, fissures, décolorations ou zones de surchauffe.
- Examinez également le bord extérieur du disque pour détecter d’éventuelles lèvres ou rebords formés par l’usure.
Cette technique vous permettra de repérer rapidement les signes avant-coureurs de problèmes potentiels, vous donnant ainsi l’opportunité d’agir avant qu’ils ne s’aggravent.
Mesure de l’épaisseur avec un micromètre
La mesure précise de l’épaisseur du disque est cruciale pour évaluer son état d’usure. Un micromètre, également appelé palmer , est l’outil idéal pour cette tâche. Voici les étapes à suivre :
- Nettoyez soigneusement la surface du disque pour éliminer toute saleté ou débris.
- Mesurez l’épaisseur du disque à plusieurs endroits, en vous assurant d’inclure les zones les plus proches et les plus éloignées du centre.
- Notez chaque mesure et comparez-les entre elles pour détecter toute usure inégale.
- Comparez vos mesures avec les spécifications du fabricant pour déterminer si le disque est encore dans les limites acceptables.
Un micromètre de qualité vous permettra de mesurer l’épaisseur du disque avec une précision de l’ordre du centième de millimètre, ce qui est essentiel pour une évaluation précise de l’usure.
Vérification du parallélisme avec un comparateur
Le parallélisme du disque est un facteur crucial pour assurer un freinage uniforme et efficace. Un disque qui n’est pas parfaitement parallèle peut causer des vibrations et une usure prématurée des plaquettes. Pour vérifier le parallélisme :
- Montez un comparateur sur un support magnétique fixé à une partie non rotative du véhicule.
- Positionnez la pointe du comparateur contre la surface du disque.
- Faites tourner lentement le disque et observez les variations sur le cadran du comparateur.
- Répétez cette opération à différents rayons du disque pour une vérification complète.
Une variation supérieure aux tolérances spécifiées par le constructeur indique un problème de parallélisme qui nécessitera une intervention, voire un remplacement du disque.
Outils spécialisés pour le diagnostic
Au-delà des outils de base comme le micromètre et le comparateur, il existe des équipements spécialisés qui permettent un diagnostic encore plus précis de l’état de vos disques de frein. Ces outils, souvent utilisés par les professionnels, peuvent vous aider à détecter des problèmes subtils avant qu’ils ne deviennent critiques.
L’un de ces outils est le discomètre , un appareil conçu spécifiquement pour mesurer l’usure des disques de frein. Il combine les fonctions d’un micromètre et d’un comparateur dans un seul instrument, permettant de mesurer simultanément l’épaisseur et le voilage du disque. Le discomètre offre une précision remarquable et peut détecter des variations infimes dans l’épaisseur du disque.
Un autre outil avancé est le scanner de surface , qui utilise la technologie laser pour créer une cartographie détaillée de la surface du disque. Cet appareil peut révéler des imperfections invisibles à l’œil nu, comme des micro-fissures ou des zones de surchauffe localisées. Les données collectées par le scanner peuvent être analysées par un logiciel spécialisé pour fournir un diagnostic complet de l’état du disque.
Pour les véhicules équipés de systèmes de freinage électroniques avancés, un outil de diagnostic électronique peut s’avérer indispensable. Ces appareils peuvent lire les codes d’erreur stockés dans le module de contrôle du freinage, fournissant des informations précieuses sur les problèmes potentiels qui pourraient affecter les performances des disques de frein.
L’utilisation d’outils de diagnostic spécialisés permet une évaluation précise et complète de l’état de vos disques de frein, garantissant ainsi un niveau de sécurité optimal.
Interprétation des mesures et seuils critiques
L’interprétation correcte des mesures obtenues lors de l’inspection de vos disques de frein est cruciale pour déterminer si un remplacement est nécessaire. Chaque constructeur automobile spécifie des seuils critiques pour l’usure des disques, et il est essentiel de les connaître pour maintenir la sécurité de votre véhicule.
Normes d’épaisseur minimale selon les constructeurs
L’épaisseur minimale acceptable pour un disque de frein varie selon le modèle et la marque du véhicule. En général, les constructeurs spécifient deux valeurs importantes :
- L’épaisseur nominale : l’épaisseur du disque neuf
- L’épaisseur minimale : la limite en dessous de laquelle le disque doit être remplacé
Par exemple, un disque qui a une épaisseur nominale de 30 mm pourrait avoir une épaisseur minimale de 28 mm. Il est crucial de consulter le manuel du véhicule ou les spécifications du constructeur pour connaître ces valeurs précises. Si l’épaisseur mesurée se rapproche ou atteint le minimum spécifié, le remplacement du disque devient impératif.
Tolérances de voilage acceptables
Le voilage du disque est mesuré en termes de variation totale de l’indicateur (TIR – Total Indicator Runout). Les tolérances acceptables sont généralement très faibles, souvent de l’ordre de 0,05 à 0,1 mm. Un voilage excessif peut causer des vibrations, une usure inégale des plaquettes et une réduction de l’efficacité du freinage.
Voici un exemple de tolérances typiques pour le voilage :
| Type de véhicule | Tolérance de voilage maximale |
|---|---|
| Voiture de tourisme | 0,05 mm |
| SUV / Véhicule utilitaire léger | 0,07 mm |
| Véhicule haute performance | 0,03 mm |
Si le voilage mesuré dépasse ces valeurs, une rectification ou un remplacement du disque peut être nécessaire.
Analyse des motifs d’usure irrégulière
L’usure irrégulière des disques de frein peut révéler des problèmes sous-jacents dans le système de freinage ou la suspension. Voici quelques motifs d’usure couramment observés et leurs causes potentielles :
- Usure en cône : peut indiquer un problème d’étrier de frein bloqué ou un mauvais alignement de la suspension
- Usure en vagues : souvent causée par des vibrations excessives ou un problème de roulement de roue
- Usure localisée : peut être due à des débris coincés entre le disque et les plaquettes ou à un problème de caliper
L’analyse de ces motifs d’usure peut vous aider à identifier des problèmes plus larges dans votre système de freinage ou de suspension, permettant ainsi une maintenance préventive plus efficace.
Procédures de maintenance préventive
La maintenance préventive de vos disques de frein est essentielle pour garantir leur longévité et l’efficacité de votre système de freinage. Voici quelques procédures que vous pouvez suivre régulièrement :
- Inspection visuelle régulière : Examinez vos disques de frein au moins une fois par mois pour détecter tout signe d’usure anormale ou de dommage.
- Nettoyage des disques : Utilisez un nettoyant pour frein spécifique pour éliminer la poussière, la graisse et autres contaminants qui peuvent affecter les performances de freinage.
- Rotation des pneus : Lors de la rotation de vos pneus, profitez-en pour inspecter vos disques de frein et vérifier leur épaisseur.
- Purge du liquide de frein : Faites purger et remplacer votre liquide de frein selon les recommandations du constructeur, généralement tous les 2 ans ou 30 000 km.
- Ajustement des étriers : Vérifiez et ajustez régulièrement les étriers de frein pour assurer un contact uniforme entre les plaquettes et les disques.
En suivant ces procédures de maintenance préventive, vous pouvez considérablement prolonger la durée de vie de vos disques de frein et maintenir l’efficacité optimale de votre système de freinage. N’oubliez pas que la sécurité sur la route commence par un entretien régulier et minutieux de votre véhicule.
